TANK——想做个强悍些的,实时直播进度。

[复制链接]
发表于 2017-11-13 16:39:41 本消息通过手机发布 | 显示全部楼层 |阅读模式
预计性能指标:1仿真、漂亮的外观,2有较强的户外越野能力,3炮塔360旋转,4可发射主炮,5遥控控制

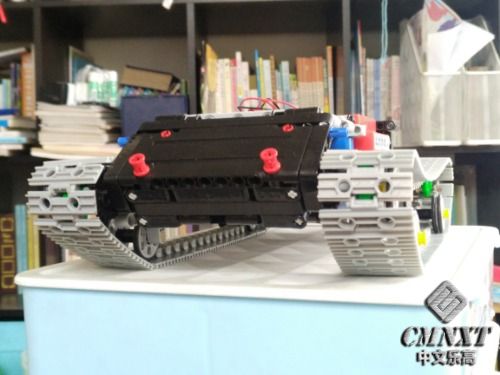

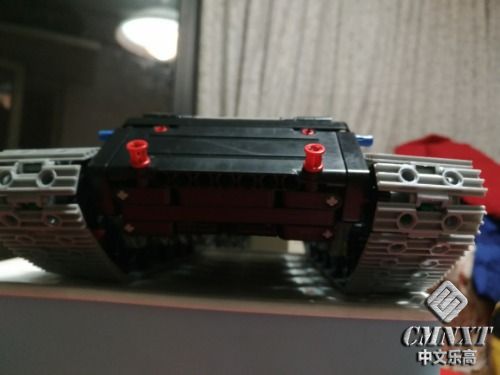

之前有做过一次tank,底盘已经基本成型。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-14 09:40:00 本消息通过手机发布 | 显示全部楼层
炮的初步造型,要改的地方还很多,慢慢来吧
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
发表于 2017-11-14 10:07:16 | 显示全部楼层
前排,静静坐,慢慢看,嘻嘻
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
发表于 2017-11-14 23:33:19 | 显示全部楼层
可怕
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
回复

使用道具 举报

 楼主| 发表于 2017-11-15 09:28:35 本消息通过手机发布 | 显示全部楼层
本来准备造炮了,结果底盘还有问题。继续改
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-15 09:30:51 本消息通过手机发布 | 显示全部楼层

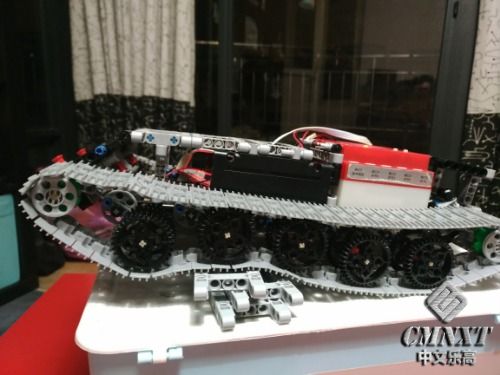

为了把外观往59式方向靠,把原计划6对小负重轮改成了5对大负重轮,结果底盘结构基本重来,还好整个结果比原来的还要好。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-15 09:33:24 本消息通过手机发布 | 显示全部楼层

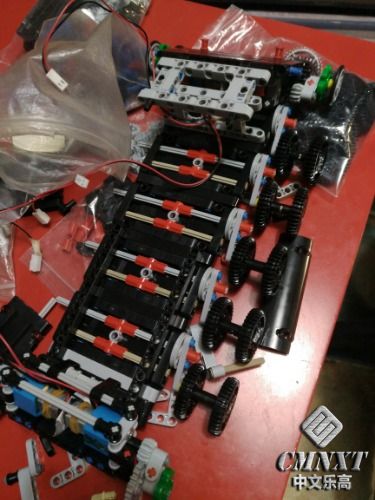

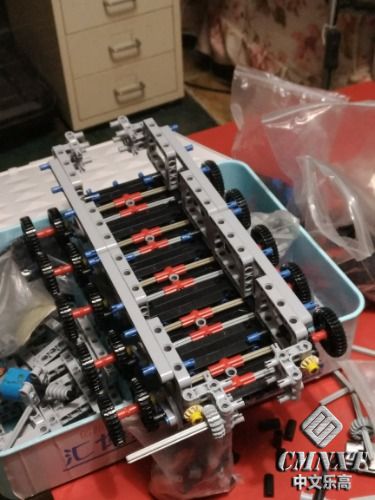

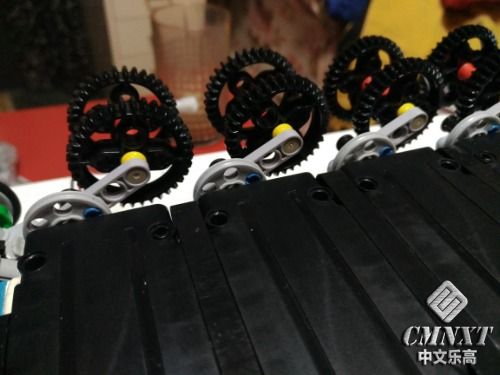

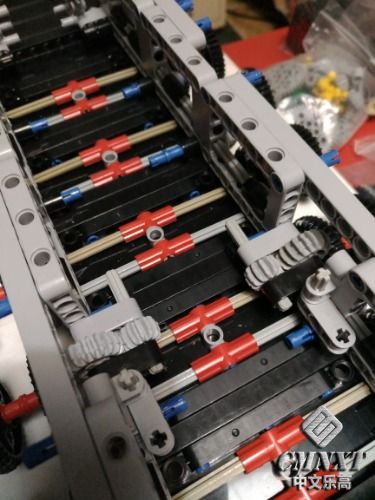

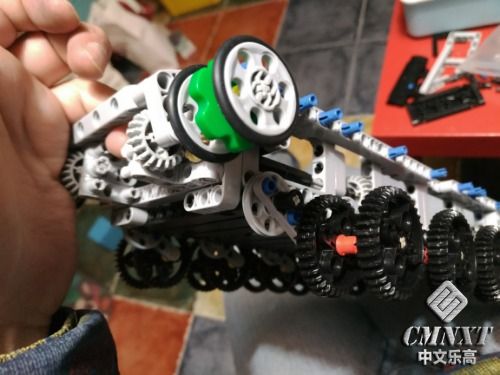

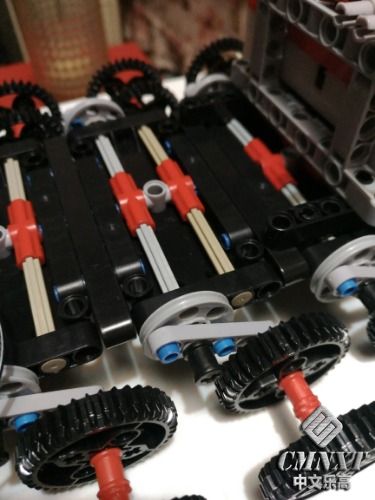

5对负重轮,悬挂没用弹簧,遵循坦克实际结构,采用扭杆悬挂,简单,省空间。有些硬,悬挂行程肯定没有用弹簧长,也就1-2单位的样子,不过真正的坦克不也就这样吗?
这样的结构还有个好处就是模块化,每一组扭杆都是安在一个11*5的面板上,可以方便的增加或减少负重轮数量。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-15 09:39:03 本消息通过手机发布 | 显示全部楼层

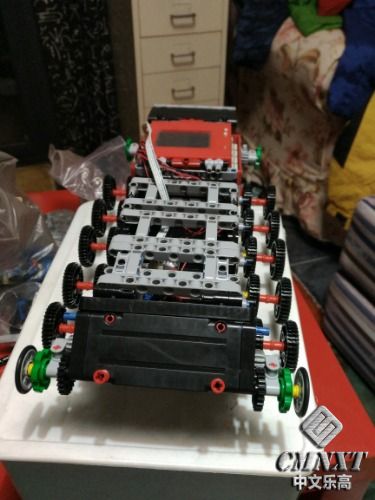

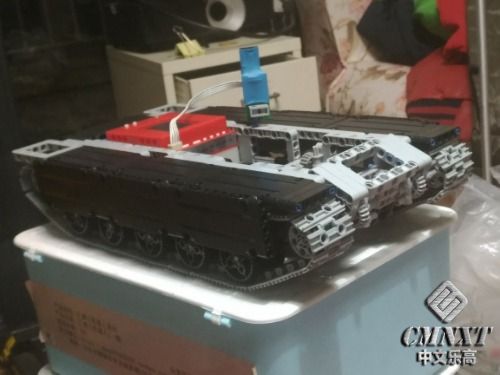

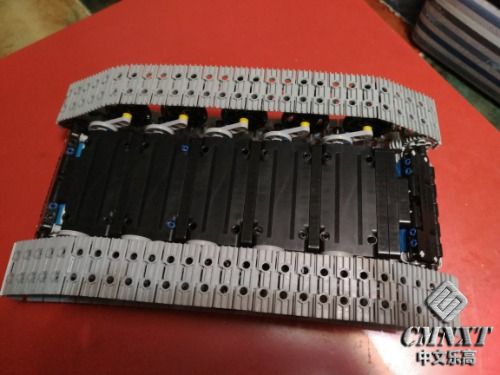

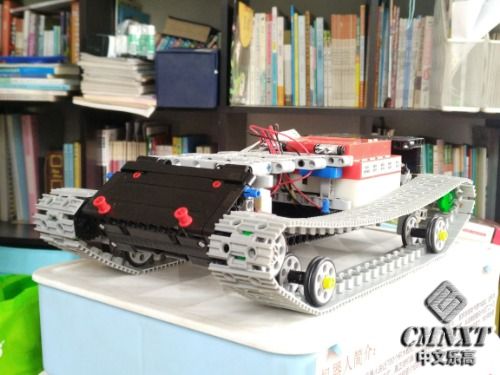

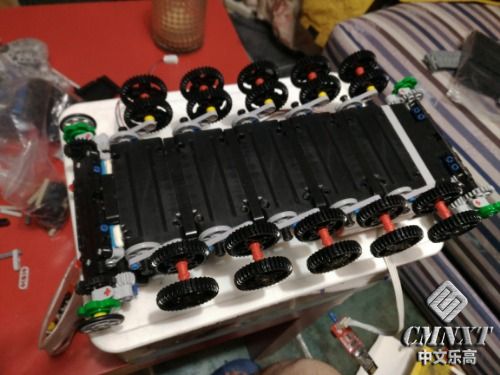

整体底盘差不多就这样了,为了增强动力,用了4个电机,前后都是主动轮的设计,这个也是我这套材料本身电机就比较弱,没办法的办法。翻过来底部也很规整
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
发表于 2017-11-15 14:58:38 | 显示全部楼层
好贴必跟,期待成品
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-24 00:49:43 本消息通过手机发布 | 显示全部楼层

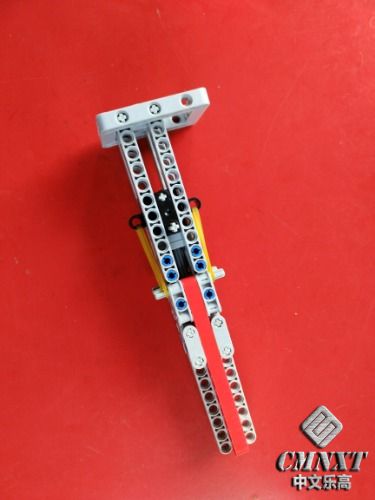

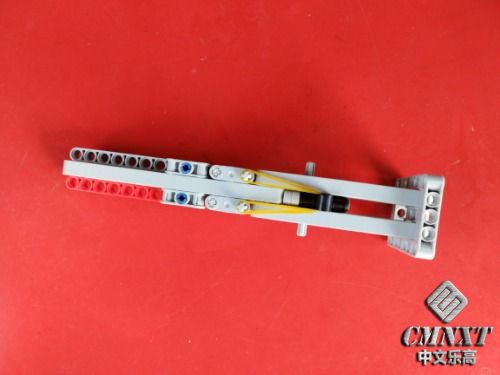

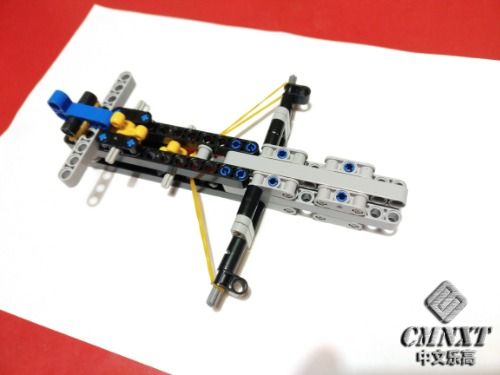

炮的初步结构,利用棘轮的特性,后拉枪栓上弦,枪栓被棘轮卡住,按一下尾部蓝色L梁释放。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-11-25 08:58:58 本消息通过手机发布 | 显示全部楼层

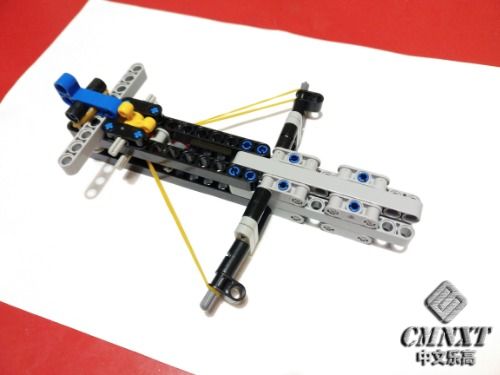

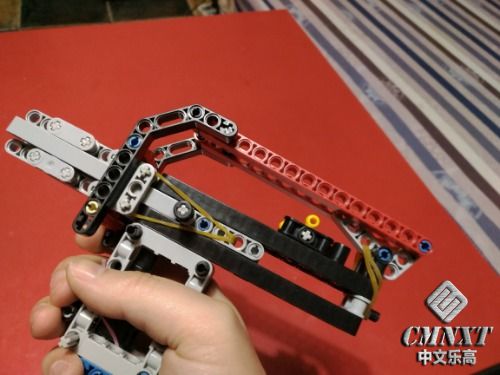

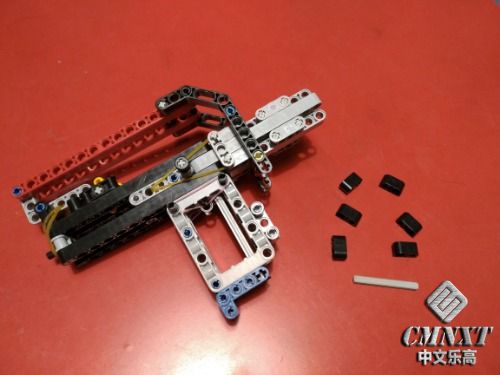

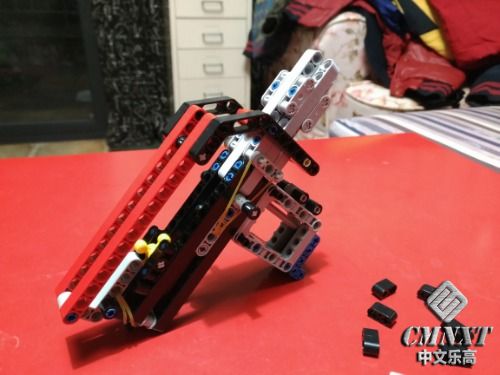

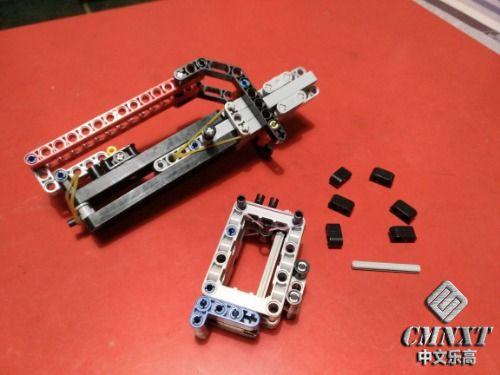

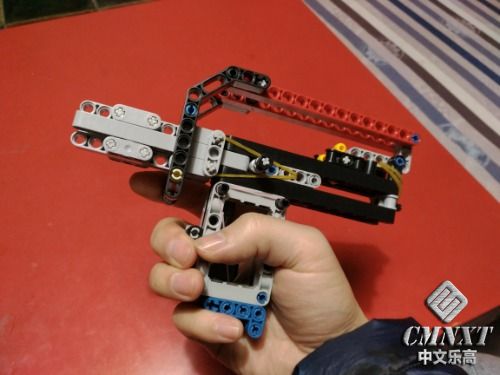

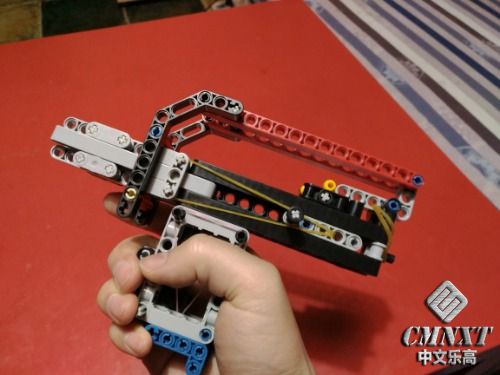

说好的坦克炮,弄一弄的,先弄了把小手q1an9出来。弹夹可装5发子弹。最后一张是击发状态。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-12-3 08:46:31 本消息通过手机发布 | 显示全部楼层

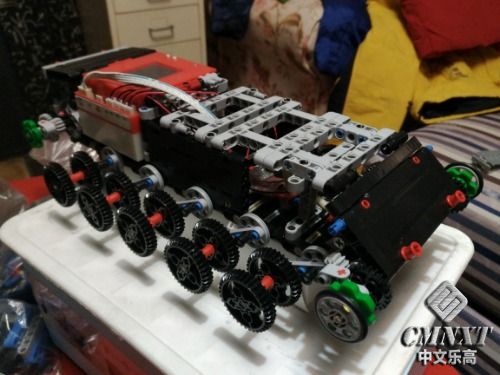

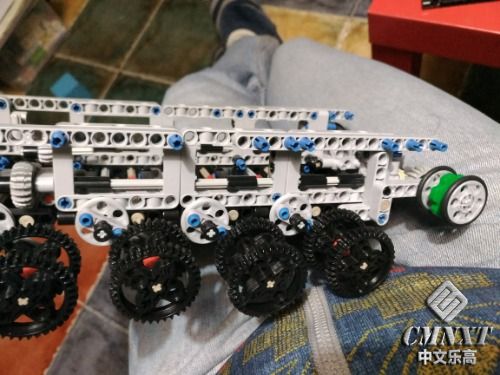

改进继续,为了实现更紧凑的布局,把4电机换成了2电机驱动,但如果只驱动前轮或后轮的话,履带会出现松弛的现象。这次改为2电机4驱,一个马达同时驱动同侧前后轮,一根长长的驱动轴被安排在了车身侧面。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-12-7 20:33:17 本消息通过手机发布 | 显示全部楼层

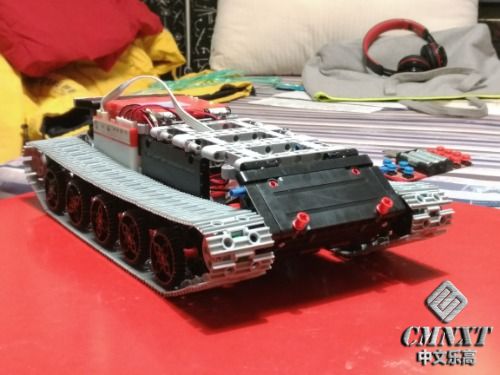

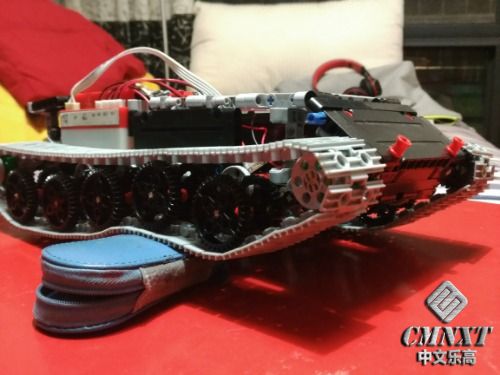

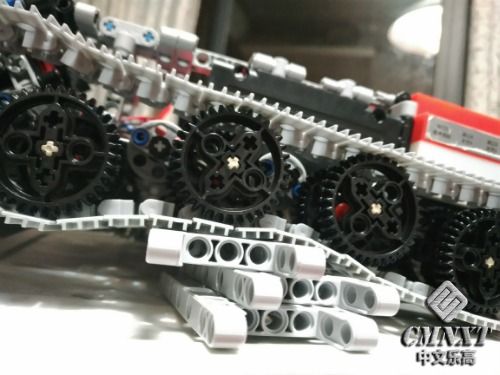

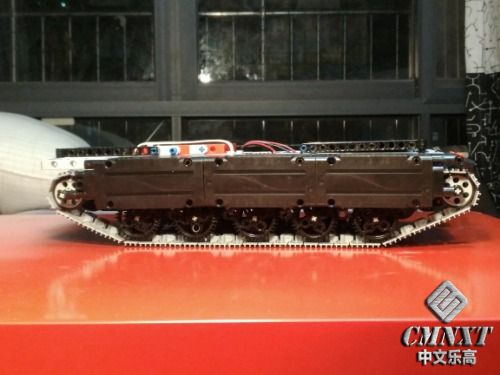

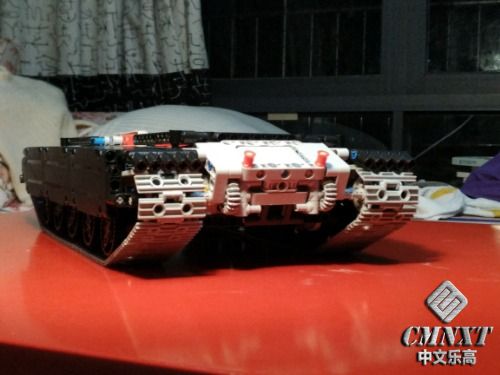

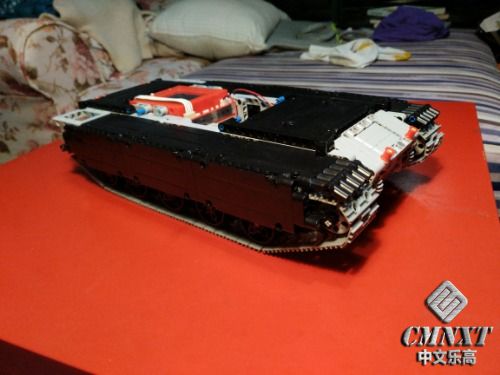

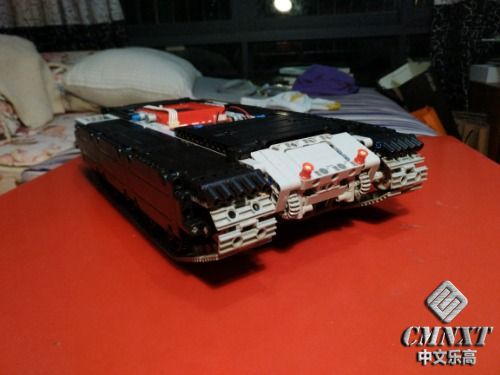

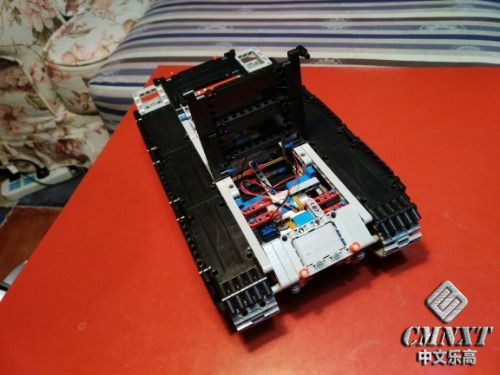

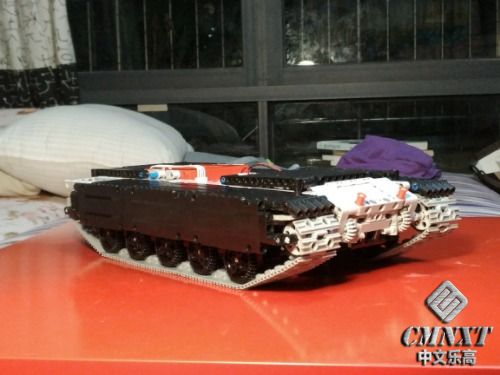

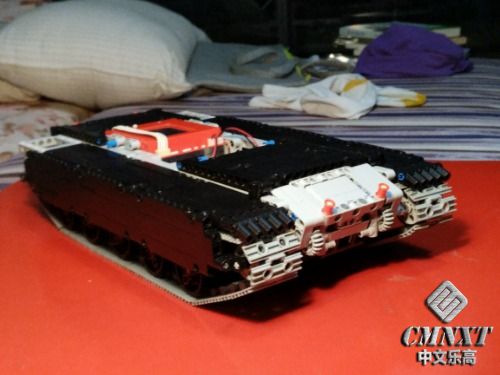

底盘成品,换成了马达横置,蜗杆减速,越障能力强悍,缺点就是速度慢了点。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-12-28 01:38:41 本消息通过手机发布 | 显示全部楼层
一直在纠结炮的结构,试了好几种,都不满意,或是结构太单薄,或是整体太臃肿,或是不好安置马达,或是不方便供弹……
还好终于基本修成正果,差不多可以定型了。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
 楼主| 发表于 2017-12-28 10:31:12 本消息通过手机发布 | 显示全部楼层

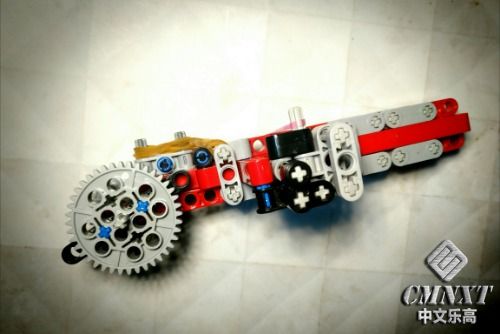

一直在纠结炮的问题,尝试过多种形式,都不理想,不是结构强度不够,就是太大、太复杂,或是不好装马达。这次基本定型了,结构简单紧凑,供弹5发,马达也容易连接。
如果您觉得我的帖子对您有用,请不吝给我一个“赞”!
