结构视频中的雨刷器的仿制与改进

已有 1357 次阅读2012-3-5 20:38 | 雨刷器, 视频

前几天看到论坛中河南道尔实验室关于结构的视频，其中雨刷器的结构感觉很有意思，仿制的同时提出一个改进方案，算是引玉抛砖了，呵呵。

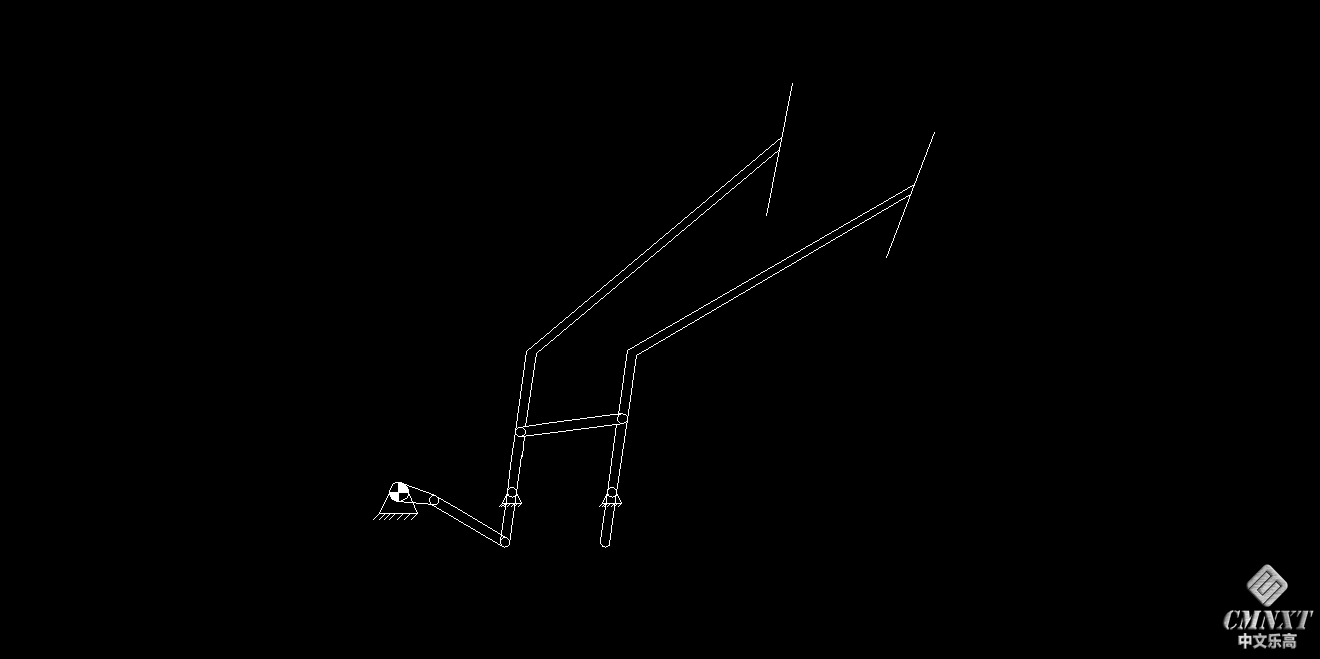

第一个雨刷机构有两个四杆机构组成的，结构见图如下：

图一

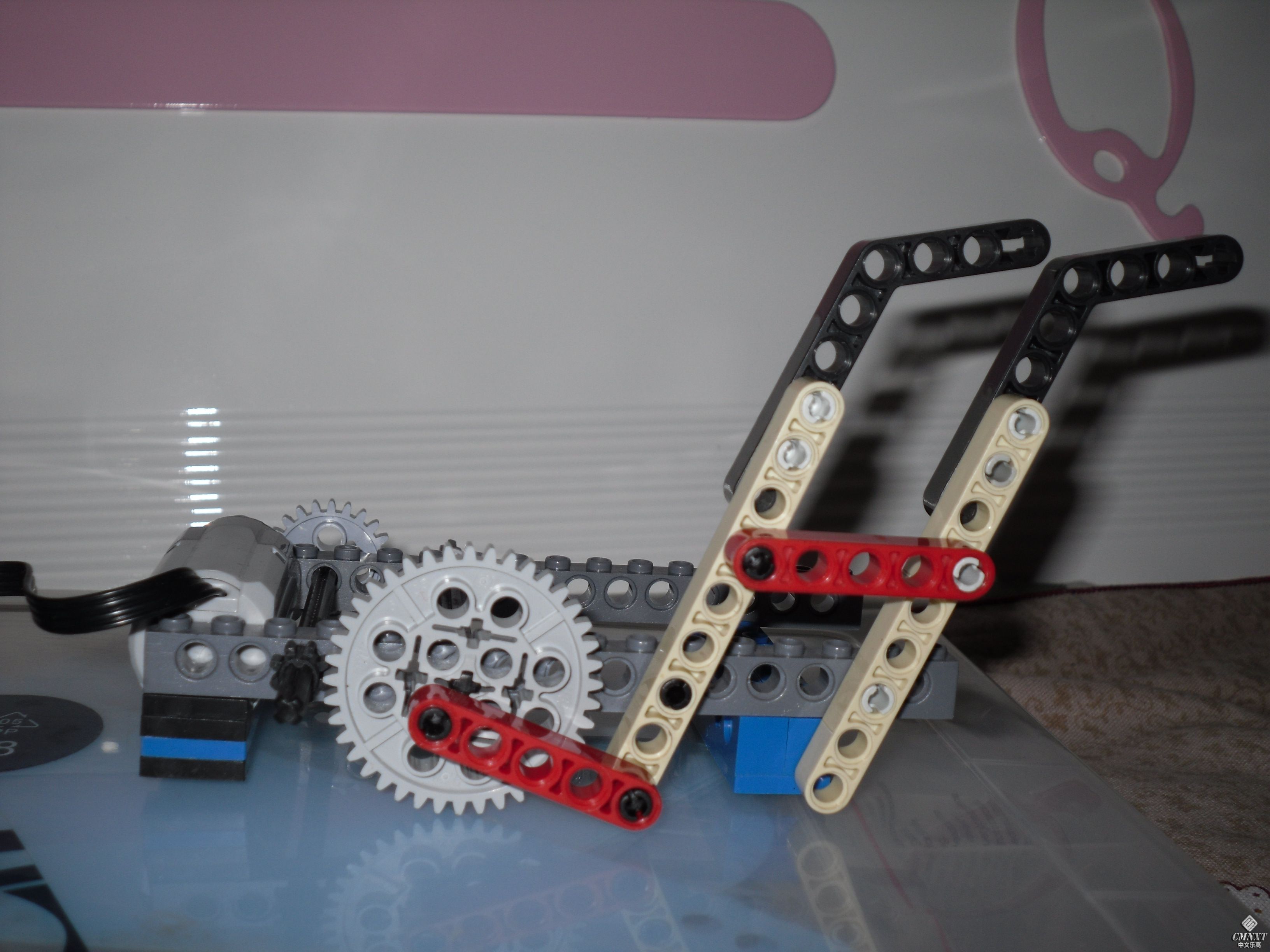

乐高结构如下，需要指出的是拉动平行四杆雨刷的机构为反向四杆机构，这样可以节省空间和减少雨刷的转动惯量。

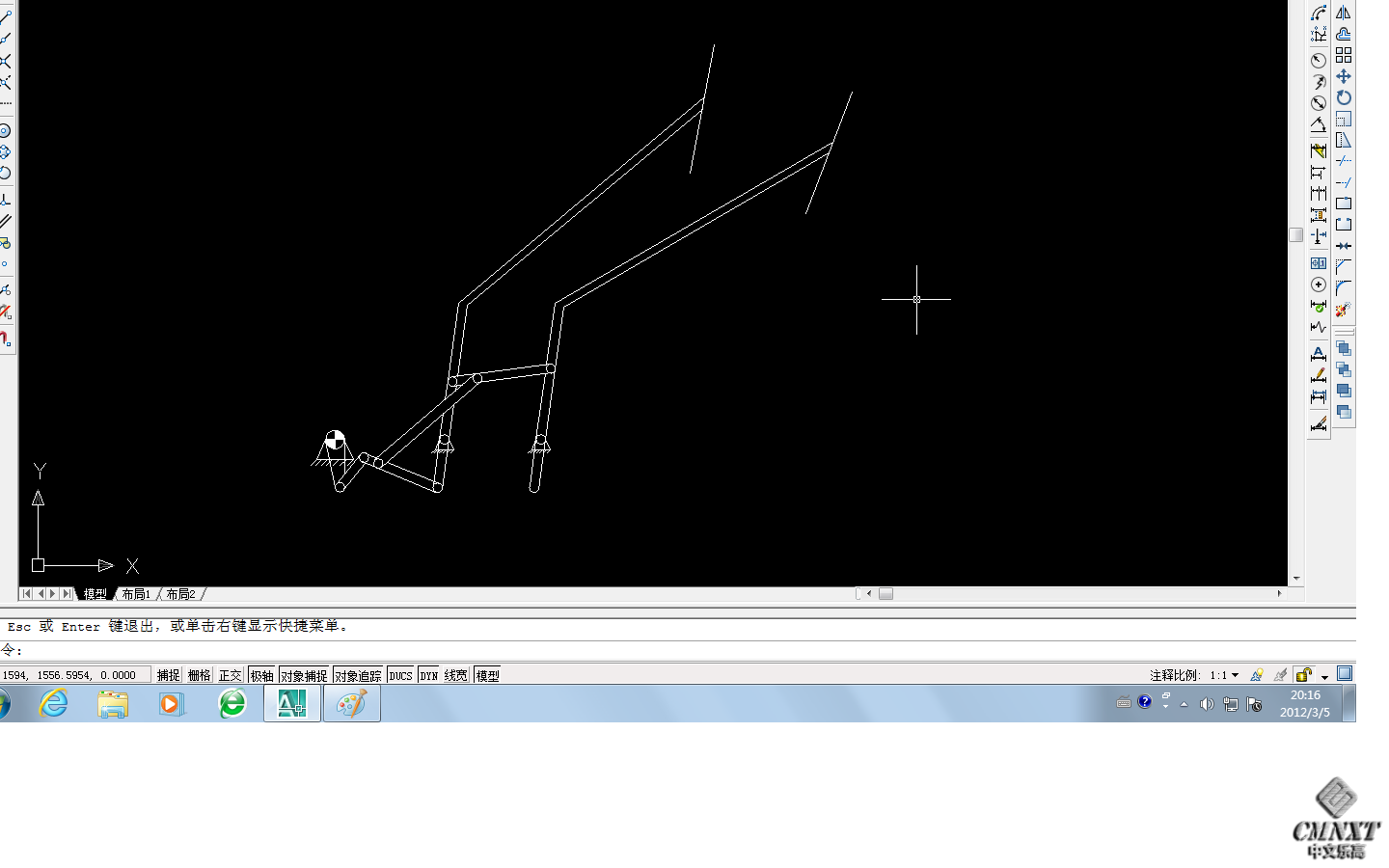

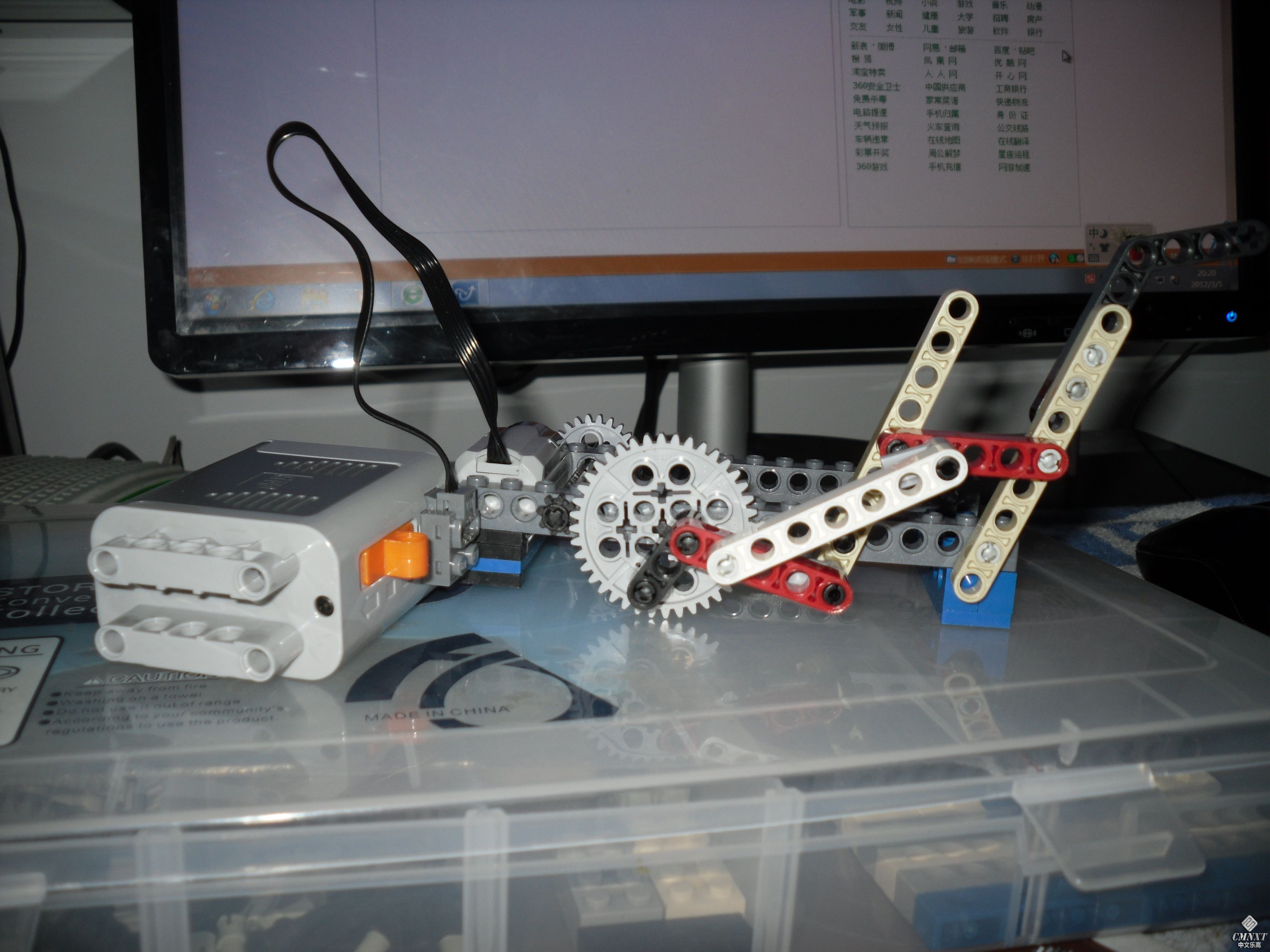

再增加两个干组之后，变成了八杆机构，这样可以显著增加雨刷的摆幅，这是多杆机构的一个优点，下面是示意图和乐高结构图：

图二
