如果你的NXT屏幕不小心坏了…焊电容的时候焊盘又不小心脱板了…那么这帖或许对你有用

No_name · 发表于 2013-5-18 19:56:29

本帖最后由 No_name 于 2013-5-19 00:29 编辑

今天焊电容的时候由于没掌握好加热时间，焊盘脱掉了>_<

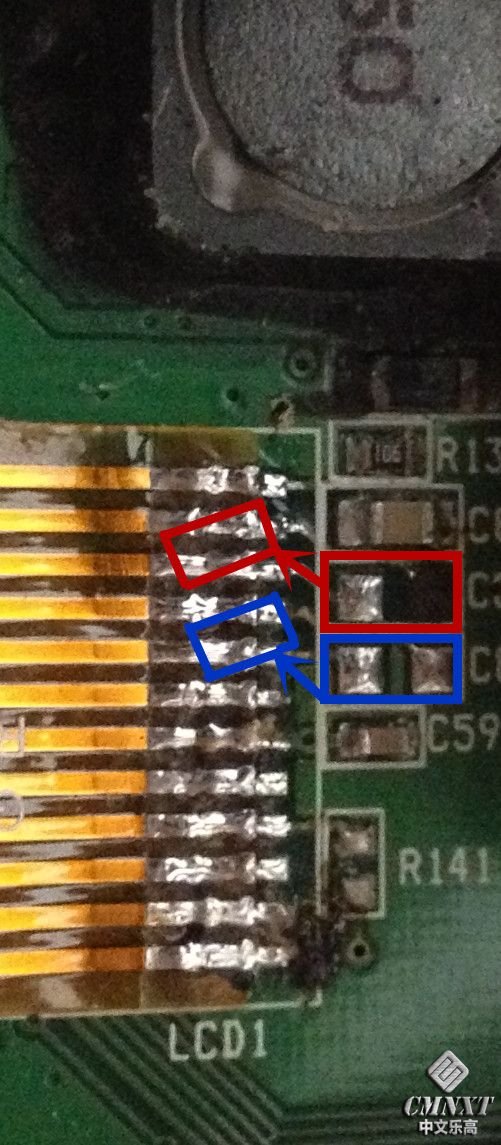

急坏了我…然后静下来观察了一下电路板，发现其实这些电容是直接跟排线相连的（现在的LCD屏幕基本上是直接焊在FFC排线基板上了）
用万用表测试是连通的。

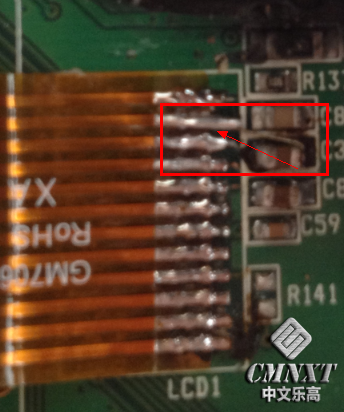

所以…你按图把电容焊接在排线上就OK了。
（NXT排线的间距是1mm，不能放下一个贴片电容，没关系，你只要斜着焊接就可以了）
另附电容规格（从上往下数）：
c1：1uF
C2：1uF
C59：100nF

薛源 · 发表于 2013-5-18 20:43:56

本帖最后由薛源于 2013-5-18 21:01 编辑

可怜的NXT为了你要的******，NXT被你这么折磨。

狙击手 · 发表于 2013-5-18 21:16:52

nxt被你折磨的好惨

chituxinxin · 发表于 2013-5-19 08:49:40

你用的是普通焊接家用电器的烙铁吧？要是用白光936或951就不会了。无铅焊锡的熔点会更高一点。焊油可以用goot太洋的。焊接这种显示屏借口可以找一块耐温高的胶皮压住焊点，只露出一点点焊盘，这样焊出来的焊点效果和原厂出来的差不多，比较美观。烙铁不能长时间焊接否则焊盘会脱落。风枪要控制好温度。

huangl53 · 发表于 2013-5-19 09:44:05

先焊好电容，多股线分出一根头发丝小的铜丝，全身上焊锡，一头焊LCD软排线，沿PCB原来的走线到焊盘，剪断，焊牢。

No_name · 发表于 2013-5-19 13:02:57

高手无处不在，学习了！

No_name · 发表于 2013-5-19 13:04:24

关于那个耐高温胶皮，我买排线烙铁的时候有买…可是就是不会用

大蒜头 · 发表于 2013-5-19 18:45:19

呵呵，一有技术问题，高手就全冒泡了。

No_name · 发表于 2013-5-19 22:26:25

本帖最后由 No_name 于 2013-5-19 22:29 编辑

huangl53 发表于 2013-5-19 09:44
先焊好电容，多股线分出一根头发丝小的铜丝，全身上焊锡，一头焊LCD软排线，沿PCB原来的走线到焊盘，剪断， ...

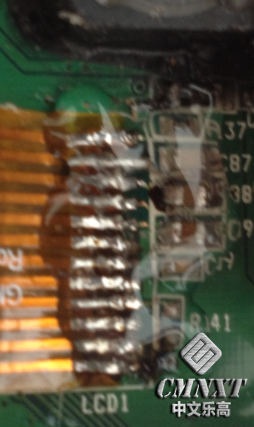

按照huangl53前辈飞线的方法附图：

最后用热熔胶封上，避免再次因强烈震动导致虚焊或飞线短路。

最后，关于前辈huangl53的办法，有一点需要纠正：应该是先焊接，再用美工刀割断即可。这样会比较好焊接，不需要镊子夹了。

一起喜洋洋 · 发表于 2013-5-20 23:02:00

强！

krpc · 发表于 2015-10-22 09:03:19

想问一下，这个屏幕哪里能买得到呢

zlj · 发表于 2016-7-18 19:11:42

可以维修
