乐高积木为什么能够很紧密地接合在一起？这不仅在于它有两千多个各种形状的积木组件，有足够的零件让你完成你的设想，更重要的是，这些积木组件都按同一标准严格设计、生产，所有积木都是可兼容的。它依据的标准就是乐高单位，而且积木有严格的质量保持，乐高积木模具公差仅为0.000005米。怎样巧妙地利用乐高积木的特点——梁、块、板和孔之间的关系——完善你的结构，完成你独一无二的设计？ [url=]1.1[/url]简介 在你进入乐高机器人世界之前，希望你能先掌握那些乐高积木中涉及的基本几何学原理。不用担心，我们并不是要对你进行复杂的方程式和三角法则的测试，仅讨论一些非常简单的概念和解释一些常用的术语，这样，在入门阶段就可以更容易地搭建出实际的模型。在本章，你将会发现乐高爱好者使用什么单位来表示尺寸，如何来表示积木的面积，如何将积木从不同的方位连接组合起来。 我们鼓励你使用手里的乐高组件对照本章的例子自己搭建一遍。把机器人套装放在手边，以便随时挑选必要的积木，不过这一章节中的例子多数都只用到一些块和板。
如果由于某种原因，这部分材料对你来说过于复杂，你不必强求自己掌握，可以跳过这一章直接进入到其它部分。在你需要的时候，你都可以回过来将这一章节当作术语表来使用。
[url=]1.2

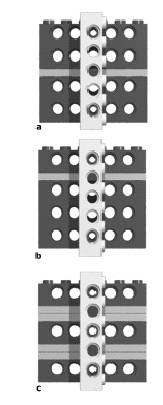

[/url]尺寸和单位 乐高爱好者通常按顺序用3个数字表示乐高积木的尺寸：宽度、长度和厚度。使用乐高积木的一般方法是：“嵌入式“，当表示积木的尺寸时，都要考虑这种方位，不论是将积木颠倒还是在3维空间旋转。 高度是识别积木的最基本的属性，它是指积木的底部到顶部之间的距离。宽度按照我们习惯指的是水平方向上的两个尺寸中较短的一个（长度就是另外一个）。长度和宽度的表示单位是用 “凸点” 来表述的，也叫作“乐高单位”。这样，我们可以描述绝大多数积木的尺寸。乐高单位在1949年第一次被使用，是一个2的积木块（如图1所示）。 也可以不用乐高单位来表示乐高积木的尺寸，而采用公制（米制）单位，两个突点圆心间的宽度相当于8mm，一块积木的厚度（不包括突点的高度）相当于9.6mm。能否记住这些数据并不重要——重要的是要知道它们有不同的数值，也就是说你需要两个不同的单位来标注高度和长度。它们之间的数值比就相当重要了：9.6除8得1.2（垂直方向的单位长度是水平方向的单位长度的1.2倍。这个比值很容易记住，如果换算成整数比就是6:5。在下一章节我们将会研究这一比值的关联。 图1.1一块乐高积木砖的尺寸 图1.2显示的是最小的乐高积木砖，用乐高单位来表示是1??。实际上这个乐高“立方体”根本不是立方体。 图1.1一块乐高积木砖的尺寸 图1.2显示的是最小的乐高积木砖，用乐高单位来表示是1??。实际上这个乐高“立方体”根本不是立方体。 图1.2尺寸为1Í1Í1的乐高积木砖的比例关系 图1.3 三块板的高度等于一块砖的高度 [url=]1.3[/url]方形的乐高世界：垂直的支撑 我们为什么要关心这些关系呢？要回答这个问题，就要追溯到70多年前，乐高TECHNIC生产线刚刚诞生的时候。从那时起，就设计和使用乐高来搭建由水平层组成的物体：把积木砖和板恰当的组合到一起。每个孩子都会很快知道3块板的厚度等于1块砖的厚度，这也是他们所需要知道的全部东西。但是在1977年，乐高决定以年龄更大的顾客为对象，引进一系列新的生产线：LEGO TECHNIC。它们共同的特点是带孔的1蚇的积木块，我们称之为TECHNIC积木块，或者叫作梁（图1.4）。这些孔可以让轴穿过，也可以通过销子将梁互相连接起来，这样就创造了一个完美的乐高世界。  图1.4乐高LEGO TECHNIC梁 假设你要在垂直位置装一根梁，用来支撑两层或者更多层的水平位置的梁：这里我们必须记住6：5这个比值。梁上的孔与凸点一样都以相同的间距排列，但它们与凸点是以半个凸点间距交错排列的。这样，当我们把两根梁嵌在一起，水平方向两孔的间距不等于垂直方向两孔的间距，从而，不同层面上的孔就不能与之配合。换句话说，由于6:5的尺寸关系，一根垂直的梁上的孔不能够与一叠嵌在一起的梁上的孔相配合。至少不是所有的孔都能吻合。但让我们仔细观察一下：用6的倍数（6、12、18、24、30……）来计算垂直方向的单位，并用5的倍数（5、10、15、20、25……）来统计水平方向的单位。不要数开始的积木和开始的孔，因为它们是你的参照点；你测量的就是距离这个点的长度。当你数到5个垂直单位的长度达到了30，当你数到6个水平方向单位，长度也达到了相同的数值（见图1.5）。 从中我们得到了一个定理：在叠嵌在一起的梁中，第5根梁的孔是和与之正交的垂直的梁上的孔重合的。 图1.5水平的梁与垂直的梁的配合 现在你可以用梁搭建一堵墙，然后用一根长的梁来固定它，从而实际验证这个规则。如果你把一根轴放进第一个连通的孔中，然后试图将第二根轴放进接下去的孔里，你会发现在开始的积木上加上5根梁和10根梁，交叉的梁上的孔才是连通的（见图1.6）。 这种交叉的梁的技巧是非常重要的。它可以使我们搭建出坚固的模型，垂直的梁将与之连接的两根水平梁之间的积木锁住。遗憾的是需要将6根梁搭建在一起，才能用一根横贯的梁将它们锁住。是否可以采用其它更好的方法呢？记得垂直单位有一个子单位——乐高板的高度。3块板组成一块砖，我们可以这样计算板的高度。高度以2个单位的倍数而不是6个单位（2是6的1/3）。高度的级数就变为2、4、6、8、10。5块垂直的板的高度就为10。这个高度值刚好等于水平方向上孔的间距，因此我们的最后得出的结论是：每5块板的高度，垂直梁的孔刚好可以配合。 图1.6 5块梁的高度刚好与孔配合 不幸的是，板不能用于连接垂直梁，原因十分简单，板没有孔！但是一根梁与3块板的高度是一样的，知道这些，我们就可以在计算上做如下规定：从梁的底部开始，每加一块板就增加一个单位，每加一块梁增加3个单位，并要保证至少一根梁在顶部，如果结果是5的倍数，孔就能与垂直梁配合。 最简洁的设计如图1.17所示用一根垂直梁固定水平层：一根梁和两块板的高度相当于5块板。连接垂直梁的唯一方法就是使用5块板产生两孔的距离。在乐高工程师设计的模型中都使用这种方法。 图1.17 最紧凑的固定结构 随着连接距离的增加，连接的方式也增多了，下一步就是连接10块板/4孔的间距，但连接同样10块板的高度，可以有许多方法。如图1.18 图1.8 标准栅格结构 图1.18 c中所示的连接是比较常用的，它是基于图1.7中的设计结构的。因为在中间位置固定了梁，当你搭建模型时，1块梁+2块板+1块梁+2块板的连接方式可以让你搭建更牢固：间隔一个孔连接，在Eric Brok的网站上称它为标准结构（见附录A），它可以使连接最优化。
你一定要局限于使用这种连接方式吗？不要约束自己的想象力！这只是一些小技巧，在许多情况下，特别是当你不知道如何去做时，这些技巧对你很有用。在很多应用中我们使用了不同的设计结构，对你同样也同样有帮助。
|
