"自制乐高电机"补充,电池盒连接和马达输出轴连接详解

fanlining · 发表于 2014-7-6 11:28:56

儿子刚放假带去桂林旅游了几天,未及时回帖.关于"自制乐高电机",有朋友求电池盒连接详图,这是自己做的,比较粗糙,焊工也差,大家不要嫌弃.

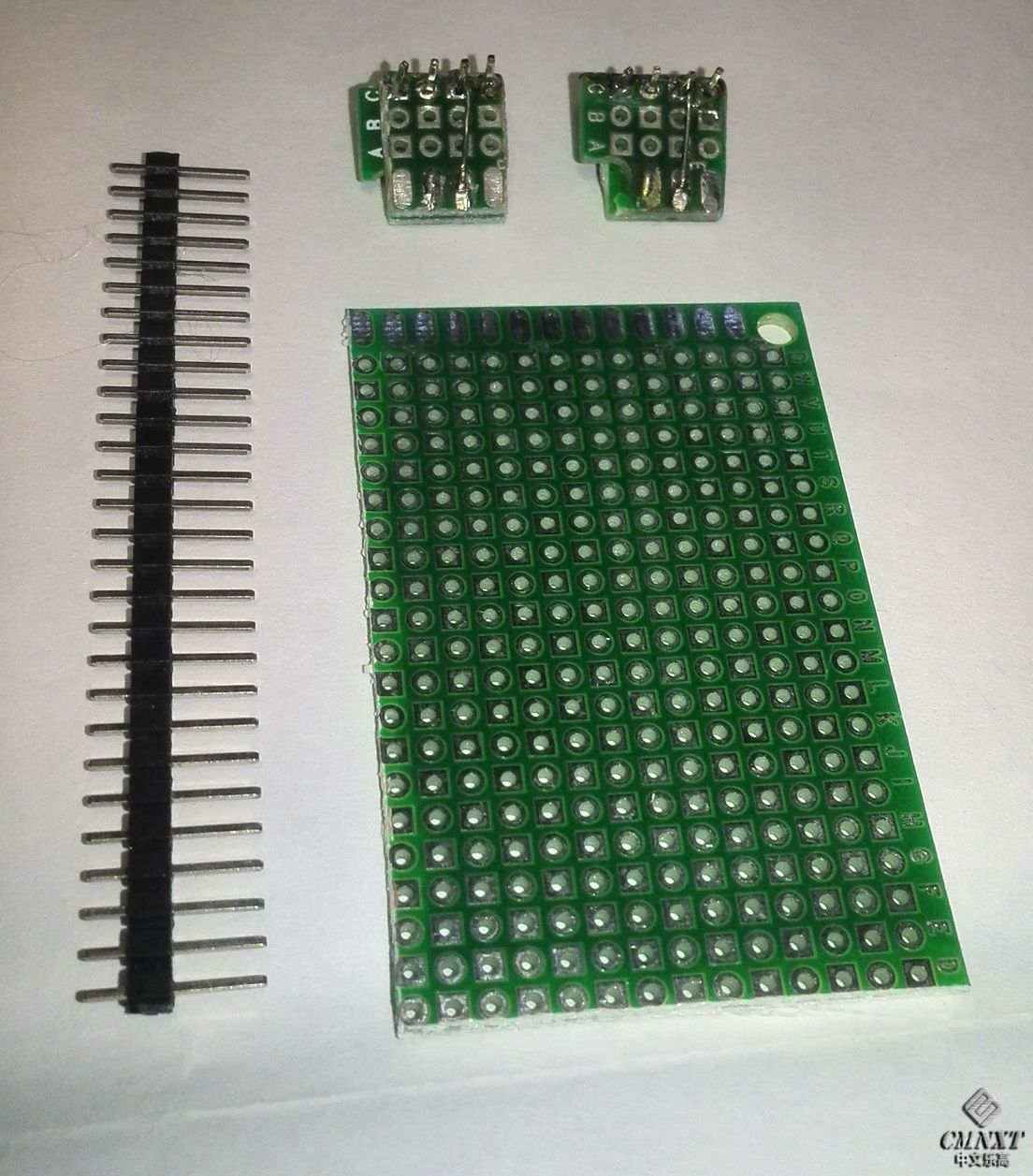

连接很简单,图上接口我已标出,连接电机接口是 M- 和 M+ ,9V和0V不要连线大家不要搞错了.使用的单面万用线路板和排针电子城都有买,很便宜只有几块钱.线路板是手工切割的,用端部椭圆部分,要上些锡,增加厚度,以和电池盒弹片接触紧密.两层板厚度刚好插在电池盒插槽内,非常紧密,不用担心掉出来.双面插针可同时插两个电机,非常方便.做好的排插不分正反面,随便插电池盒上都可以.

fanlining · 发表于 2014-7-6 18:54:42

说区别,我感觉主要是安装,如果是对应已有的图纸,安装确实需要对结构进行调整才能安装,但个人认为这不是问题,因为lego的乐趣就是在于它的广义的适配性,我配合50的虎卷搭建了有近10种,稍作修改均可完美配合自制的电机.当然配件的多样性也是必要的,以前给家里的小朋友买过相当的各类"国产乐高"玩具,所以国产配件充足,至于运行个人感觉基本没区别,一定说就是自制电机发热较大,另外电机购买时建议买400转左右比较好,我原买的300~240转感觉稍慢.

fanlining · 发表于 2014-7-6 11:40:29

电机输出转轴,原帖我已说明,现在配图再啰嗦一下,连接件选是是43093,轴套部位外缠铜丝加固,同时收紧洞口,如收太紧,可用尖嘴钳或其它东西撑开一些.铜丝用得就是8芯网线的铜丝,线径大小正好,点502胶,(一定要套上电机后再点胶),外6mm热缩管包裹,没有就算了,不影响.

kpsoft · 发表于 2014-7-6 13:48:31

谢谢分享

呼市随风 · 发表于 2014-7-6 15:02:54

马达自己做，为什么还去用乐高的电池盒呢？你也自己做个岂不更好。

狂气的茄子 · 发表于 2014-7-6 16:19:19

楼主强大点个赞。不过自制电机和官方电机还是有区别的吧

yu99 · 发表于 2014-7-8 10:38:23

學習了～感謝～

hfj333 · 发表于 2014-7-10 11:17:18

电池盒不重要，能和wedo主控连接才是要点，这个目测没问题，学习了，感谢！

hfj333 · 发表于 2014-7-10 11:18:07

电池盒不重要，能和wedo主控连接才是要点，这个目测没问题，学习了，感谢！

fanlining · 发表于 2014-7-10 15:08:41

hfj333 发表于 2014-7-10 11:18
电池盒不重要，能和wedo主控连接才是要点，这个目测没问题，学习了，感谢！

和EV3程序块连接,只能控制正反转, 和由程序块控制运转时间,打算过两天做一个试试.

hfj333 · 发表于 2014-7-13 21:21:16

fanlining 发表于 2014-7-10 15:08
和EV3程序块连接,只能控制正反转, 和由程序块控制运转时间,打算过两天做一个试试.

我是说和wedo的主控连接应该没有问题，谢谢答复。

鸭大神国际 · 发表于 2014-7-17 14:49:37

提示: 作者被禁止或删除内容自动屏蔽

hfj333 · 发表于 2014-7-23 14:59:26

pf马达里面有个电容，是什么型号？

fanlining · 发表于 2014-7-23 15:41:35

hfj333 发表于 2014-7-23 14:59
pf马达里面有个电容，是什么型号？

因为没拆过,具体型号我不清楚,但根据经验一般小直流电机上是在正或负串联一个瓷片104电容,0.1UF,耐压50v.
作用主要是把马达电刷与换向片触点的断开产生的产生的尖峰电压旁路掉. 电容可以接在马达的每根引线与地之间，也可以接在两根引线之间。 pf电机电容好像是串联在负极的.
