乐高EV3家庭版套装中官方一共有17个机器人模型，大厅里有5个，更多机器人中有12个，这些都是学习机器人最好的模型，大厅的5个机器人模型相对比较简单，而更多机器人中12个机器普遍比较复杂，对于小白玩家来说，要弄懂还是有些难度的，我也是一个小白玩家，弄懂这些程序花了不少心思，消耗了不少脑细胞，总算弄懂基中大半部分精髓，写下来一是验证自己的思考，二是与大家交流，毕竟还有少部分东西不太明白。
因为每一个程序都比较长，比较复杂，所以我只分析每一个机器人里的重点和难点，其它可以通信交流！
这个猜球机器人的重点和难点就是两个电机如何带动杠杆旋转，让球换位置，并且杠杆不打架。
先来看下他的演示视频：
所以我的分析分三个部分：

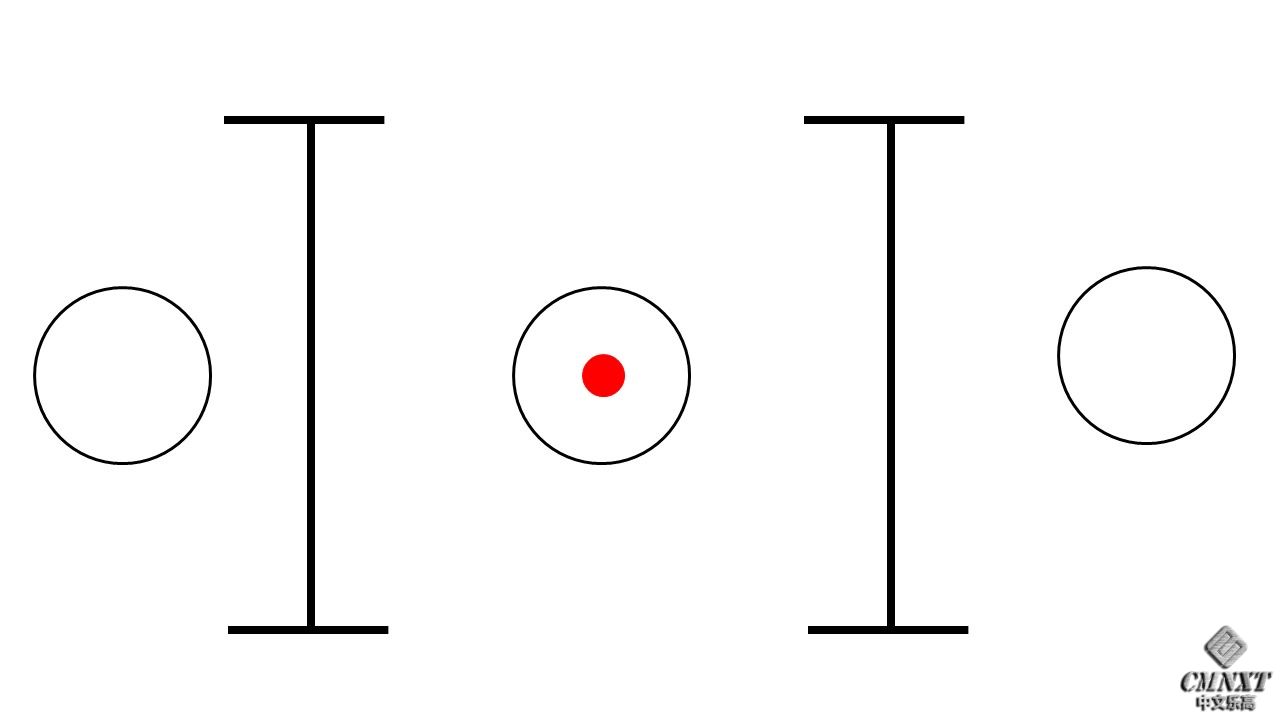

第一步：分析杠杆的运行轨迹; 第二步：电机如何执行动作才能避免打架情况的出现； 第三步：编写程序。 第一步：分析杠杆运行轨迹 杠杆初始位置是这样的：

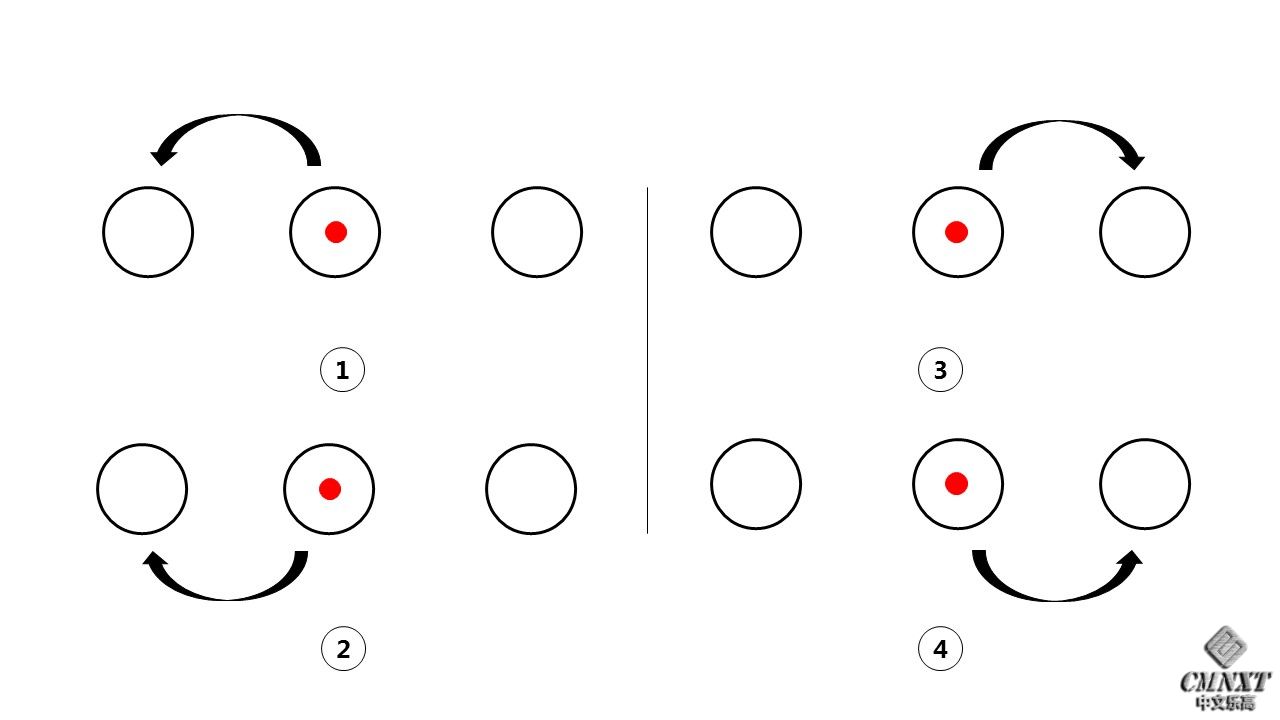

球一共有四种运动方式：

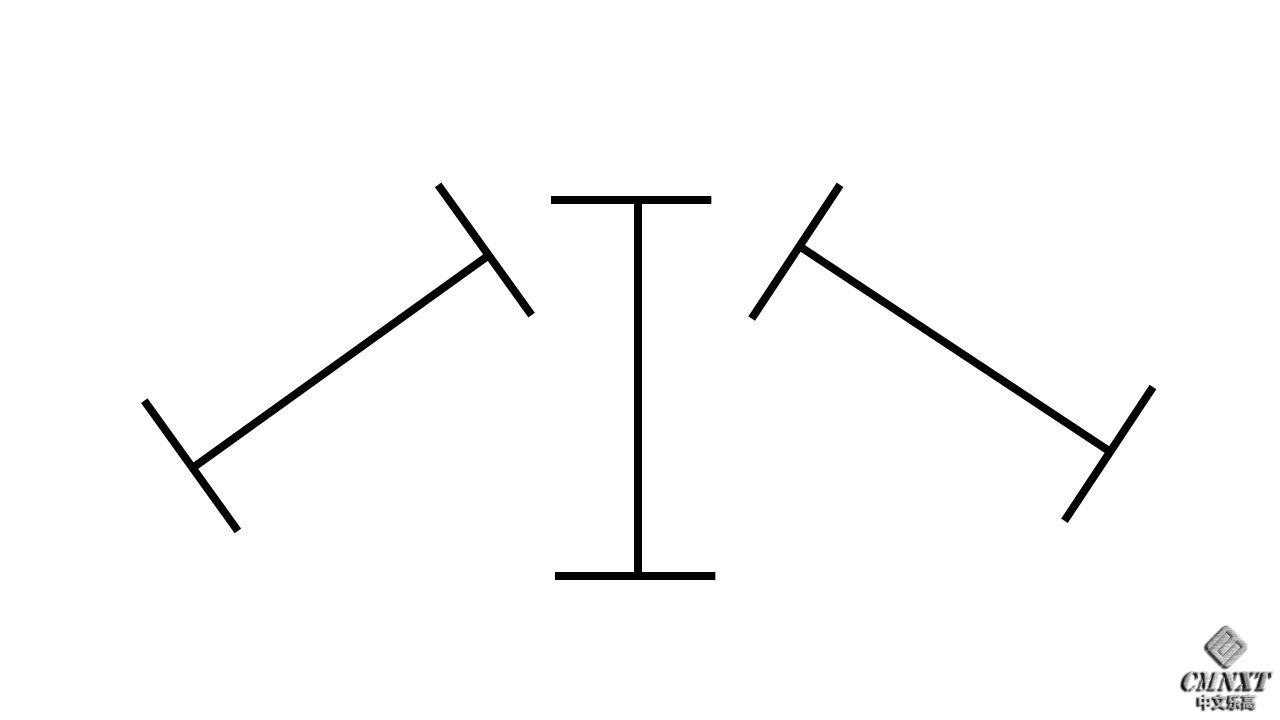

当杠杆带动球运动后杠杆一共有3种情况：
所以，理论上杠杆一共有36种运行轨迹：

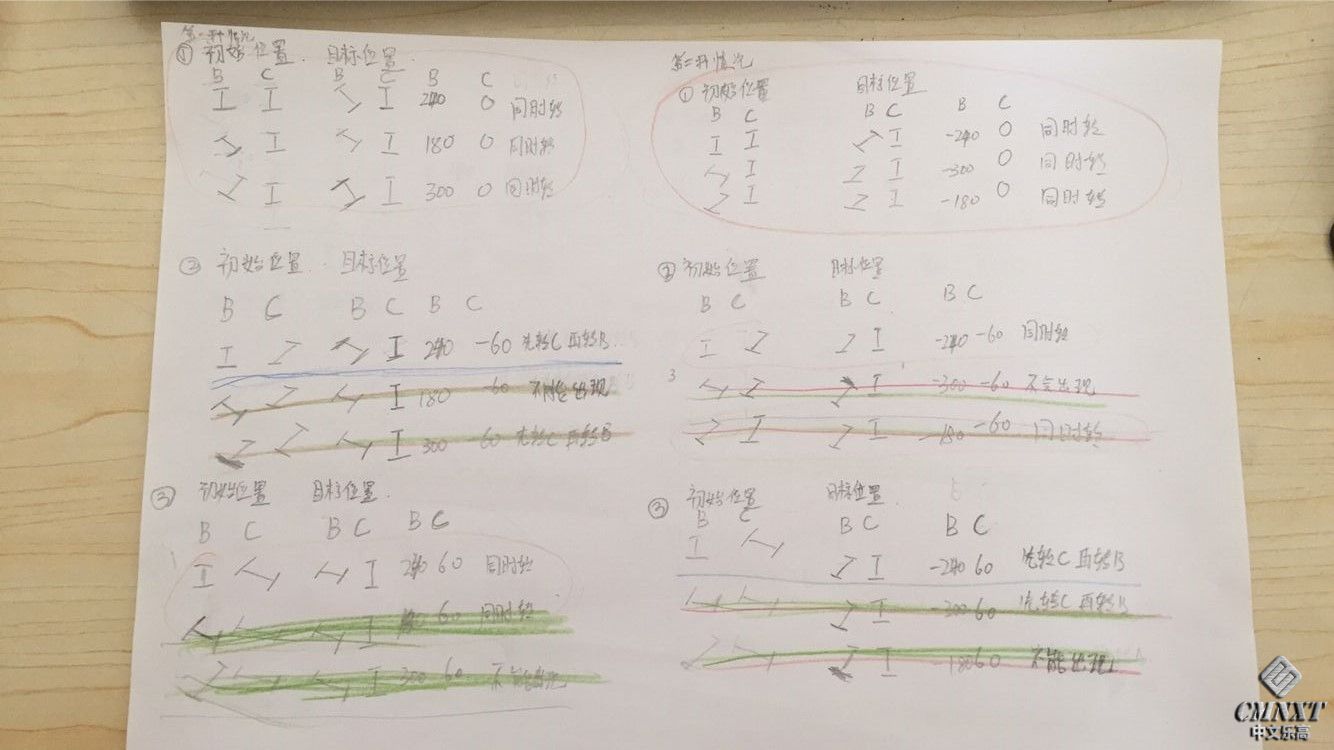

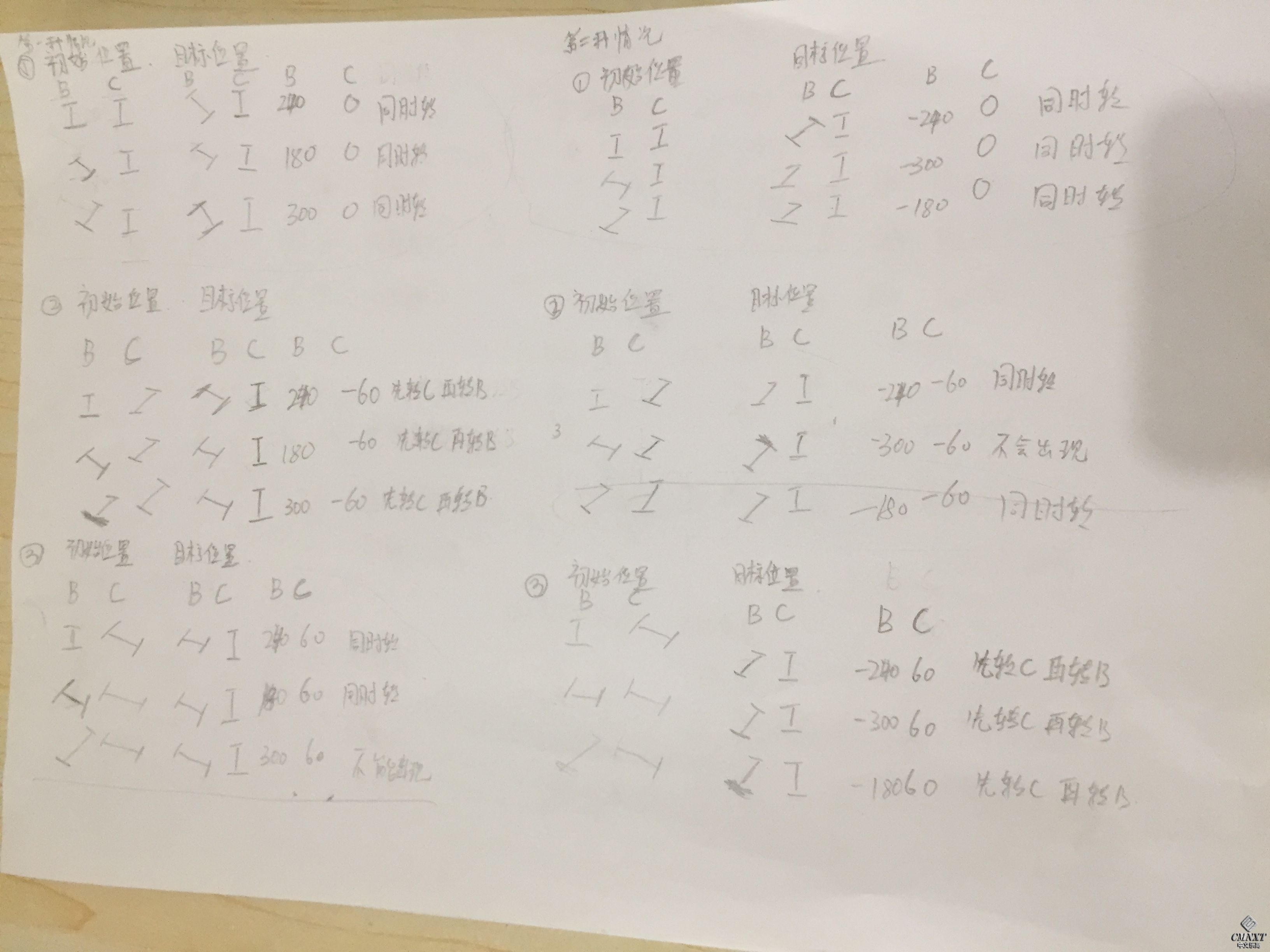

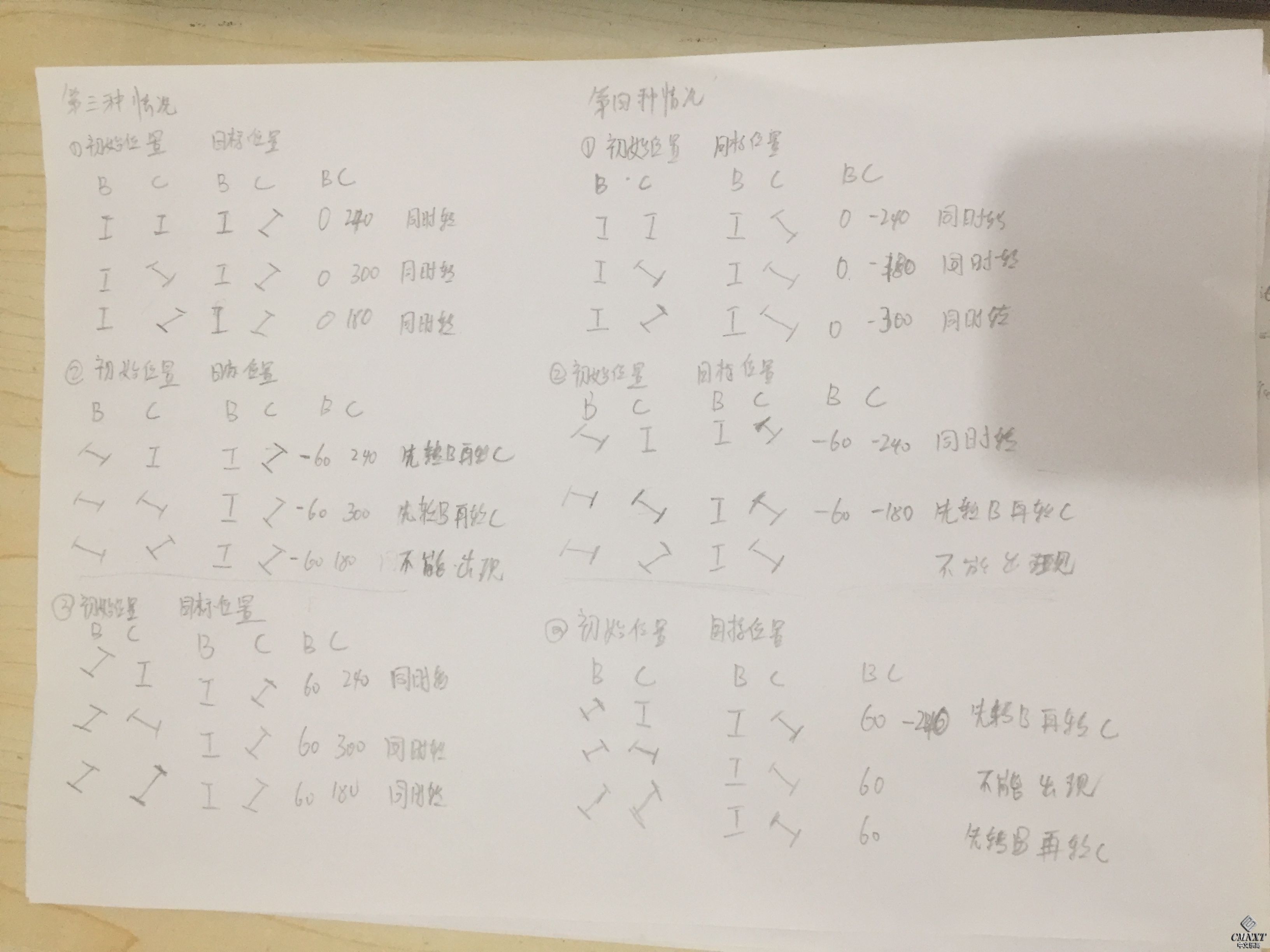

在纸上简单画了一下：

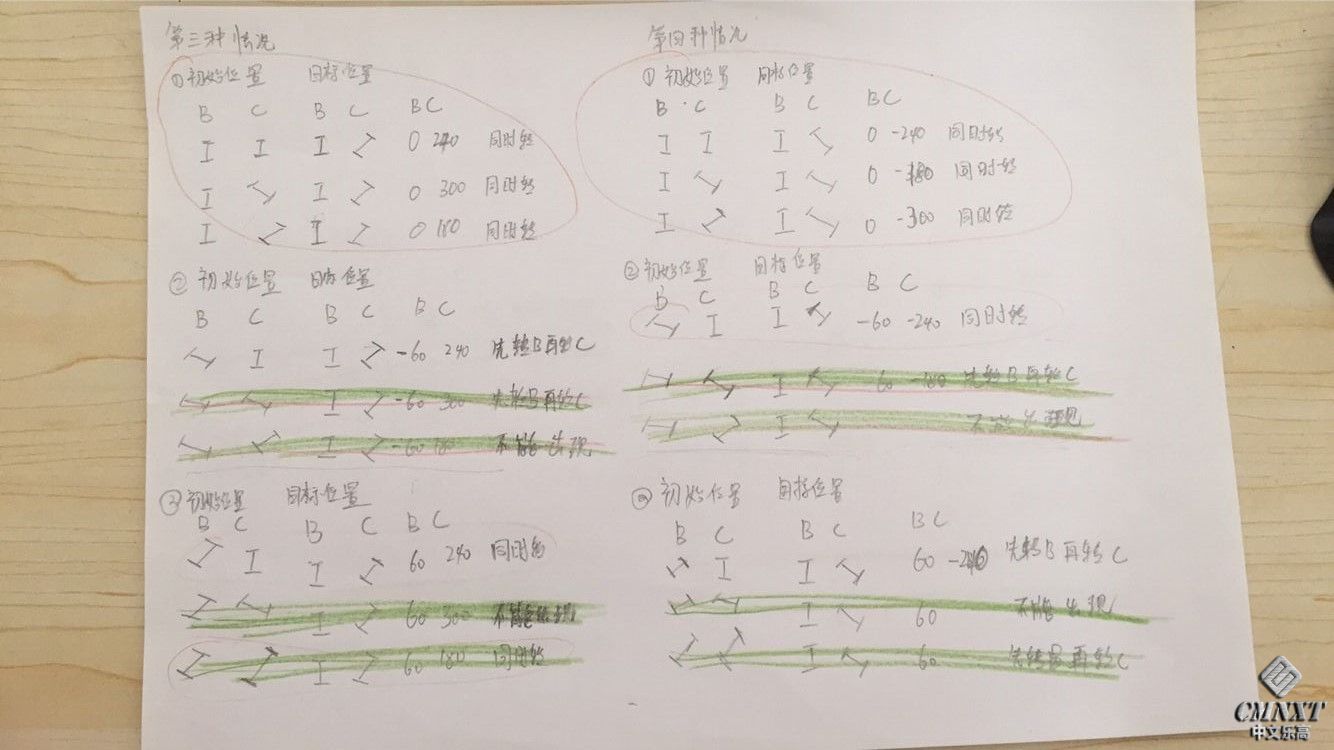

但是因为我们设置的电机运行的情况是B、C里面至少有一个最后的状态是垂直的，所以我们可以排除掉其中16种情况，如下图：
第二步：分析杠杆间打架的情况 从上图我们可以看到，当杠杆在以下三种情况下运行是不会打架的： 当BC电机向相反的方向运行的时候，可以同时旋转不会打架； 当B电机处于初始位置的时候先运行B，再运行C也不会打架； 最后当B电机没有在初始位置的时候先运行C再运行B也不会打架。
第三步：编写程序

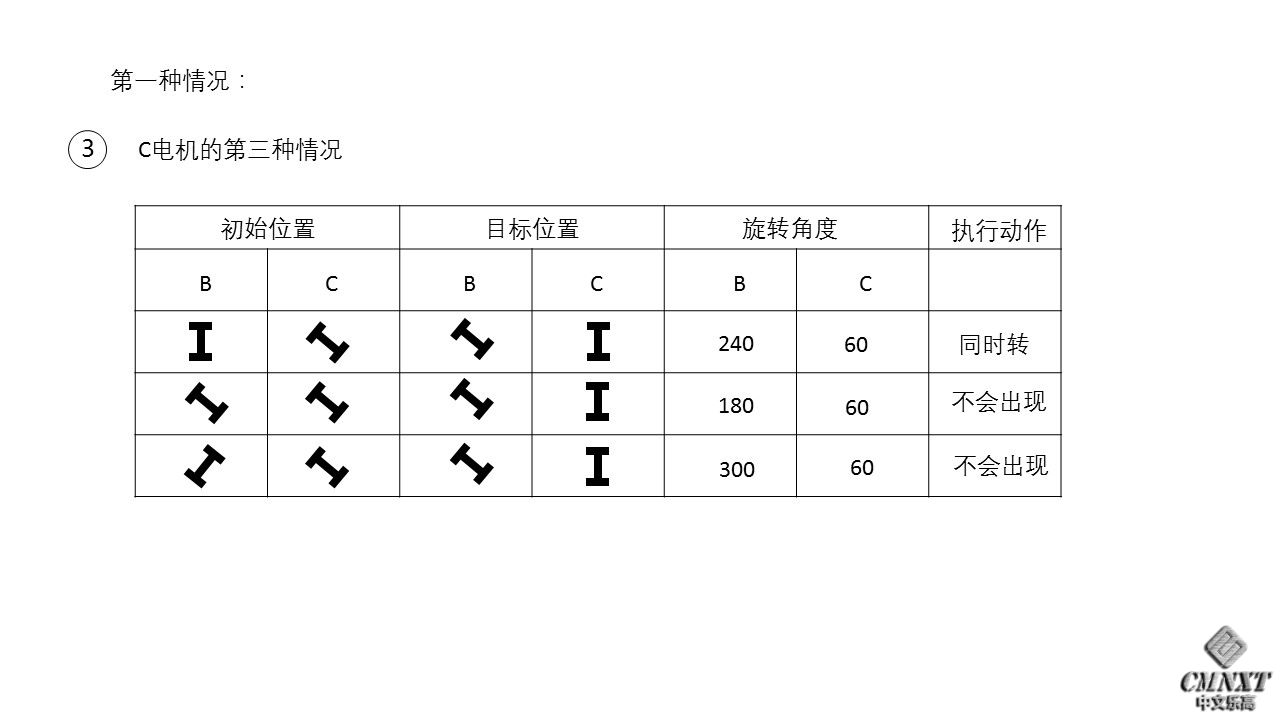

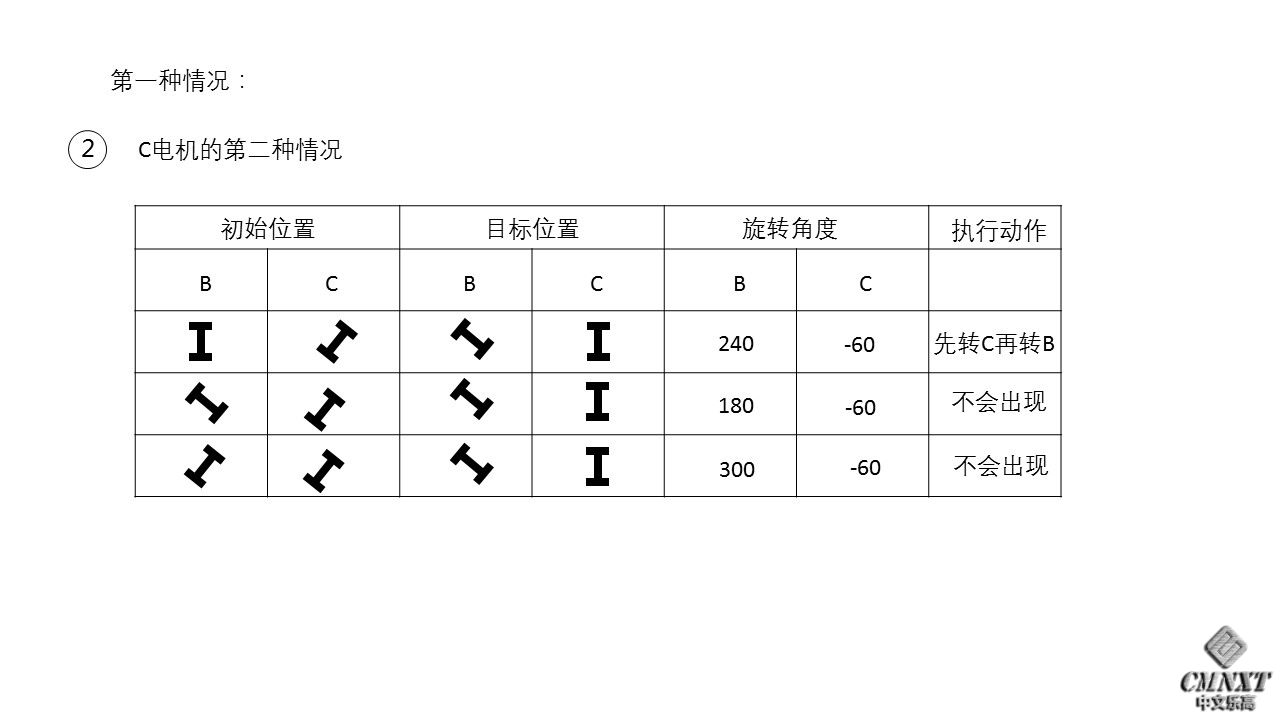

先看第一种情况，C电机有三种初始位置，如下图：
分析完成后编写程序就非常简单了：

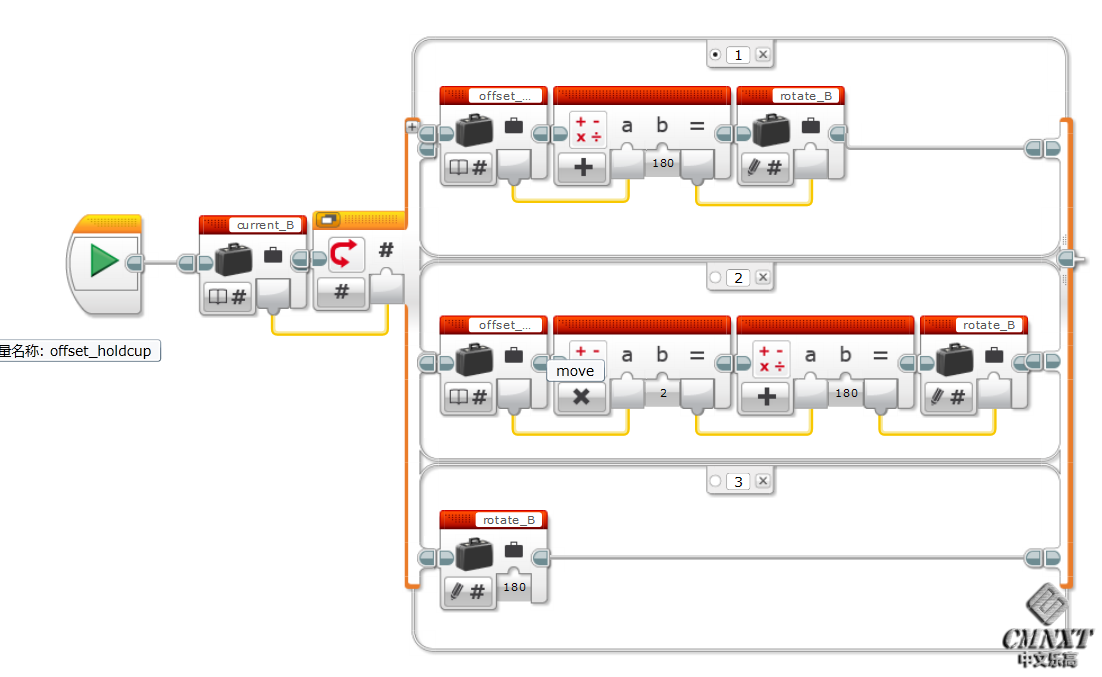

B电机运转方式：
这里offset自变量值给出的是60度，因为电机旋转的是以60度为基础的。
我在编写的时候也遇到一个问题，电机旋转必需以60度为基础通过函数加减两个杠杆才不会打架，如果省去函数直接给出具体的数值杠杆还是会打架，目前，还没有找到原因，如果你知道原因希望可以告诉我。

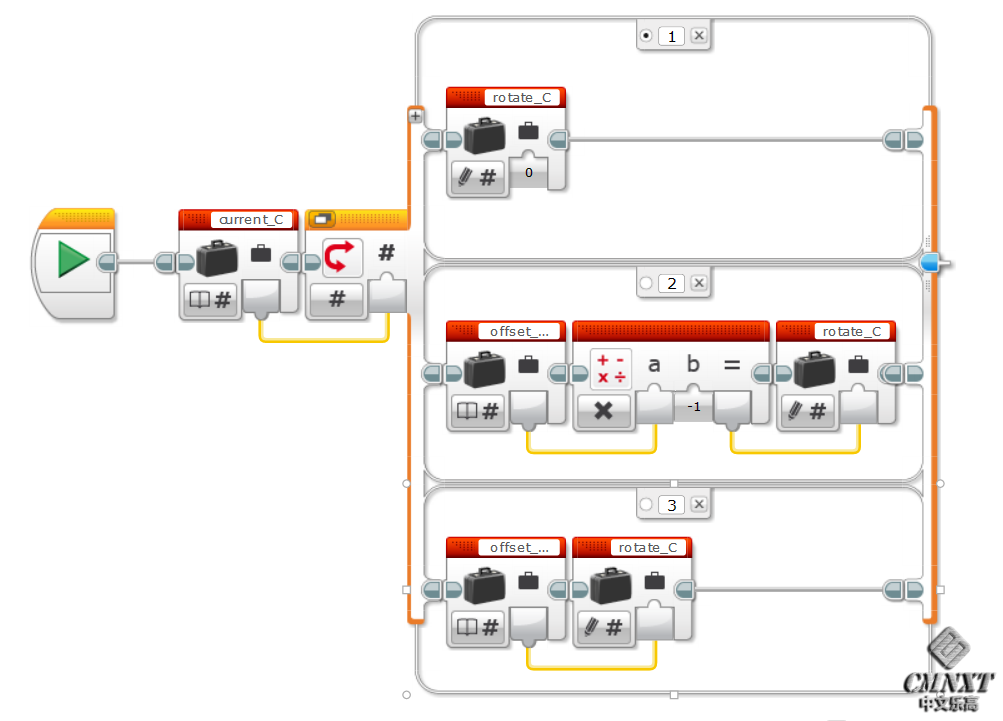

C电机运行的方式：
将B电机C电机运行的方式做成我的自定义模块，然后编入主程序：

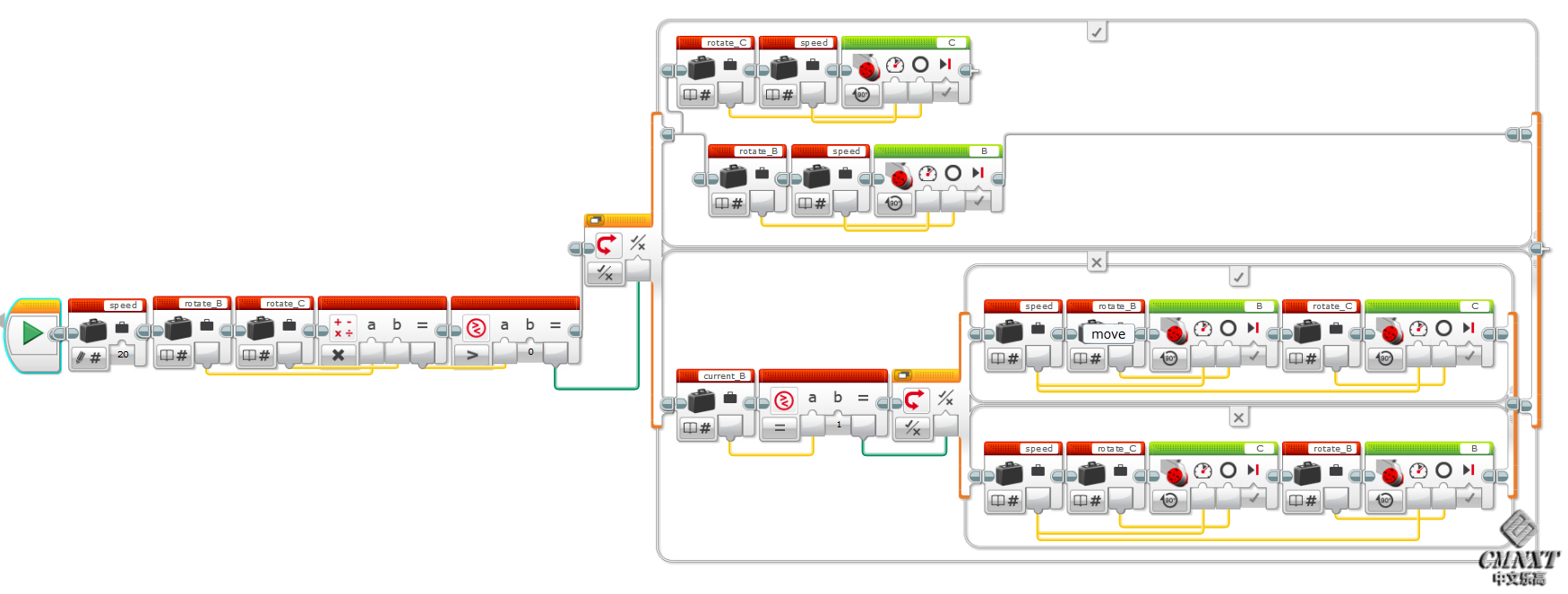

然后再来编写执行动作的情况：

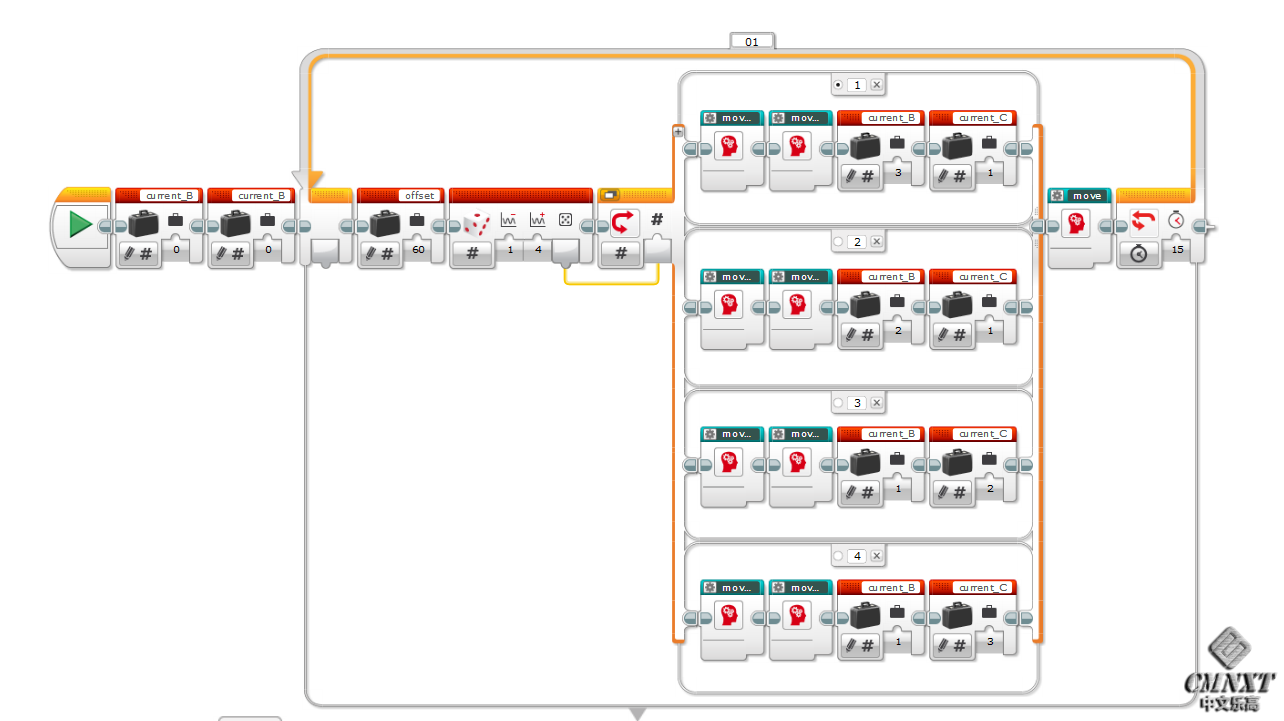

最终程序如下：
到此电机带动杠杆移球的程序就编写完成了。
把程序导入程序块，运行看是否正确。
最后是我做程序以及乐高官方猜球机器人图纸和原程序。
链接：https://pan.baidu.com/s/1uTGGEnXQCfp0dhSxOTaG9w 密码：kpmb
|
